应急部:液氯储槽(罐)液面计远传仪表应采用罐外测量的外测式液位计!News
应急部:液氯储槽(罐)液面计远传仪表应采用罐外测量的外测式液位计!
更新时间:2022-07-18 点击次数:1141次

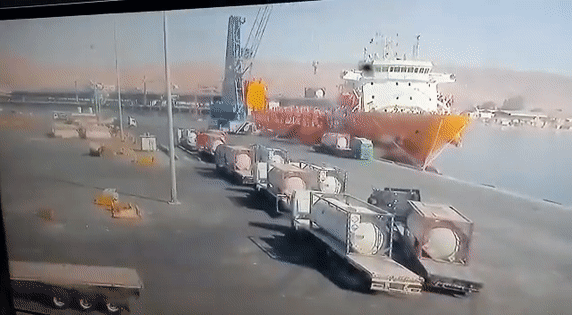

2022年6月27日,约旦亚喀巴港一装有25吨液氯的储罐破裂泄漏,造成至少14人死亡、265人受伤。
次日中华人民共和国应急管理部下达通知,各省级应急管理部门和有关中央企业要认真吸取事故教训,在7月30日之前,按照《液氯安全风险隐患排查表》对液氯储存场所安全风险防范措施开展“回头看"。“液氯贮槽(罐)液面计应采用两种不同方式,采用现场显示和远传液位显示仪表各一套,远传仪表宜采用罐外测量的外测式液位计。"“液氯储槽(罐)液面计远传仪表应采用外测式液位计"的建议并非是第一次提出。早在2010年,中国氯碱工业协会在《关于氯气安全设施和应急技术的指导意见》中,就“远传液位显示仪表"的选择有明确的阐述。
《关于氯气安全设施和应急技术的指导意见》(中国氯碱工业协会〔2010〕协字第070号)第一条液氯储存贮槽作为氯碱工艺重大危险源,是危险化学品重点监控对象。由于液氯有剧du,吸入人体后中毒,有剧烈刺激和腐蚀特性,选择安全、防腐、防泄漏的仪表就成了重中之重。外测式液位仪表具有不开孔、不清罐、不动火、非接触式测量等特点,测量过程中不会造成堵塞,也不受挥发影响,是液氯储存贮槽测量的应选仪表!测量介质:液氯
工况条件:
罐体参数φ3000*13100/100;
筒体材料16MnR(低合金钢);
设计温度-30℃-50℃;
压力1.63MPa
选用产品:ELL®声纳式外测液位计
原方案:改进前公司使用雷达液位计,测量效果不稳定。由于液氯属于液化气体,雷达发射和接收过程中存在“失波"现象,而且液氯中存在氯泥,会粘黏在天线上影响雷达波发射接收,所以雷达液位计并不是*。
改进后:公司走访了全国十余家氯碱企业,通过设计院及行业专家的多次论证,最后采用了ELL®声纳式外测液位计,此仪表不用在液氯储槽上开孔就可以测量储槽内液位高度。这样一来避免了因开孔过多而引起的“跑、滴、冒、漏"事故发生,提高了安全管理水平;另外由于不接触介质,在安装维护方面也很方便,保证了仪表维护人员的安全。
测量介质:液氯
工况条件:
操作温度-25℃;
压力0.2MPa-1.6MPa;
量程0~2200mm;
粘度0.6mPa.S
选用产品:ELL®声纳式外测液位计
在现场提供了24vDC电源后,厂方进行了在线安装 ,在不影响设备正常运行的情况下只用了半天时间 ,仪表就安装完毕并投入正常使用 。经过六个月的数据检测 ,该仪表性能稳定 ,测量准确 ,*液位测量及控制的需要 。
它是一种利用声纳测距原理,“微振动分析"技术从容器外测量液位的仪表,不需要在罐壁上开孔,不用法兰,不动火、不清罐,不接触罐内的液体和气体,可实现在线安装、维护,是一种*非接触隔离式仪表。
30年来,定华电子不断进行产品的开发、改进和升级,确保技术、产品始终处于国内外水平前列。ELL®声纳式外测液位计凭借技术、高稳定性、高精度、高安全性、智能界面、低维护的特点,赢得了国内外广大用户的高度评价,成为液氯贮槽(罐)测量的应选仪表!
